Главная / Секционные ворота / Панорамные секционные ворота / Doorhan ISD-02 2000х2000 мм

Комплект с продуктом: Doorhan ISD-02 2000х2000 мм

Doorhan ISD-02 2000х2000 мм

Производство: Россия
Срок доставки 7 дней
Самая низкая ЦЕНА

Doorhan

107 600 руб

Doorhan SHAFT-30 KIT до 18 м. кв.

Гарантия - 1 год
В наличии
Доставка по России

32 000 руб

31 000 руб

Doorhan

Комплектом дешевле

Успей купить

Итоговая сумма 138 600 руб

Вы экономите 1000 руб

Купить

Выставить счет Нашли дешевле?

Прайс-лист

Прайс-лист на секционные ворота DoorHan

Выбери серию ворот:

Серия:

* Цены указаны без учета стоимости монтажа и доставки.

RSD-01 BIWRSD-02RSD-01Standart

18001900200021002200230024002500260027002800290030003100

Оформляя покупку через корзину, у Вас будет возможность Купить в КРЕДИТ на выгодных условиях. Подробнее

Doorhan ISD-02 2000х2000 мм

Серия ISD-02

Ширина проема, мм 2000

Высота проема, мм 2000

0 руб

107 600 руб

Быстрый заказ

Цвет

Панель

Производитель: Doorhan

Страна: Россия

Изготовление

Самовывоз со склада в г. Новосибирск
Доставка ТК из г. Хабаровск до терминала "Деловых Линий" в г. Комсомольск-на-амуре

Возможен самовывоз с одного из 23 складских комплексов по всей России

Тест

Варианты доставки:

Ближайший склад «КАПОРТ»: Саратов Подробнее

Возможен самовывоз с одного из 23 складских комплексов по всей России

Подробнее

Доставка до терминала ТК "Деловые Линии" в Саратове

Варианты доставки
Комплект поставки

Ближайший склад «КАПОРТ»: Саратов Подробнее

Возможен самовывоз с одного из 23 складских комплексов по всей России

Подробнее

Доставка до терминала ТК "Деловые Линии" в Саратове

Производство: Россия
Срок доставки 7 дней
Самая низкая ЦЕНА

Дизайн

Варианты остекления

Стандартное остекление

Стандартное остекление и калитка

Сплошное остекление (max. ширина до 3190 мм)

Частичное остекление

Частичное остекление и калитка

Виды панорамных панелей

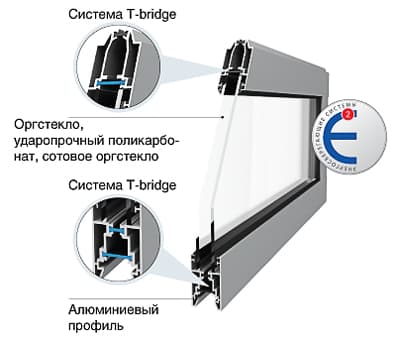

Панель с системой алюминиевых профилей T-bridge с терморазрывом

Панель со штапиком с однокамерным стеклопакетом

Панель с однослойным стеклом

Панель со штапиком и алюминиевой решеткой

Заполнение панелей

Оргстекло

Алюминиевая решетка

Ударопрочный поликарбонат

Полотно ворот, состоящее из панорамных панелей, выполняется на выбор в 2 различных стандартных решениях цветов RAL 9003 (белый), RAL 9006 (серебристый металлик гладкий) без процентной наценки, 9 вариантов цветов (RAL 8014 коричневый, RAL 8017 коричневый, RAL 6005 зеленый, RAL 7004 серый, RAL 7016 антрацит, RAL 5005 синий, RAL 3000 красный, RAL 3005 бордовый, RAL 1014 бежевый) с наценкой рассчитываемой за количество погонных метров профиля.

Панорамные ворота DoorHan для гаражей, автомоек, автосалонов и авторемонтных мастерских, обеспечат обзор внутреннего и внешнего пространства. Возможность комбинации панорамных и сендвич-панелей. Компания «КАПОРТ» изготовит и установит автоматические панорамные секционные ворота с торсионным механизмом балансировки панелей и минимальным ресурсом эксплуатации 25000 циклов откр/закр, опционально можно заказать 50000, 75000 или 100000 циклов. У нас только лучшее оборудование Дорхан автоматические ворота

Конструкция

Конструкция панорамных ворот ISD-02

konstruktsiya-panoramnyh-vorot

Вертикальная направляющая
Угловая стойка
Кронштейн выносной для октогонального вала, барабаны внутрь, в сборе
Барабан
Верхний уплотнитель
Верхняя опора с держателем ролика
Внутренняя петля
Панорамная панель
Боковая опора с держателем ролика
Устройство защиты от разрыва троса
Верхний и нижний профиль
Уплотнитель боковой
Балансирующий пружинный механизм (торсионная пружина)
Подвижная часть для окончания пружины
Боковая крышка для панелей с отверстиями для крепления
Ручка

Комплектация гаражных ворот

Полотно состоит из панорамных секций, возможно сочетание с сэндвич-панелями 40 мм. Уплотнительные вставки EPDM-материал не впитывает влагу и не теряет эластичность на морозе. Для ручного подъема и опускания ворот предусмотрена ручка, можно заказать ручной цепной редуктор (РЦП) или комплект вальной промышленной автоматики. Стандартная комплектация комплектуется пружинами на 25 тысяч циклов, что равняется 17 годам интенсивного ежедневного использования. Система направляющих с цинковым гальваническим покрытием гарантирует плавное качение роликов.

размеры

Требования к проему:

Ширина проема от 2000...6100 мм
Высота проема от 2000...6000 мм
Притолока от 450 мм
От края проема до угла стены min 150 мм

Таблица допустимых размеров для серии ISD-02:

tablitsa-razmerov-sektsyonnyh-vorot-isd01-1

Выбор размера промышленных ворот

Ворота Дорхан промышленного назначения серии ISD-01 2000х2000, используются, когда размеры проемов вписываются в диапазоны: 2000÷6100 мм ширина, 2000÷6000 мм высота. Устанавливаются исключительно изнутри помещений со значением притолки, начинающимся от 450 мм. Min требование к боковым размерам (четвертей) от краев гаражного проема, до боковых углов стен составляет 150 мм.

Аксессуары

Ручка Premium

Ручка-ступенька промышленная для удобства открывания ворот руками, устанавливается в базовой комплектации

Артикул 25148-2N

Ручка для калитки из нержавейки, в стандартной комплектации при заказе встроенной калитки

Опции заказываются дополнительно при формировании заказа

Усиленные боковые опоры входят в комплектацию перекрывающих большие проемы ворот ISD01.

Порошковое полимерное антифрикционное покрытие торсионных пружин улучшает механико-трибологические свойства торсионных пружин.

Регулируемые нижние кронштейны с защитой обрыва троса. Защита от падения щита при разрыве троса.

КВИК ФИКС представляет собой предсобранную пружину с быстрой фиксацией в заведенном состоянии, максимально ускоряет время установки.

Защитный механизм от разрыва проволоки пружины, предохраняет полотно от опасного падения при поломке пружины.

Защищает от попыток открытия ворот при помощи отжатия ломом снизу. Предотвращает падение ворот при разрыве троса.

Пластиковая вставка с меньшим диаметром для пружин d=152 мм, отсутствием шума от пружин.

Система быстрого крепления Qiuck Fix. П-образные кронштейны и устройства безопасности уже предсобраны и нажевлены болты с гайками.

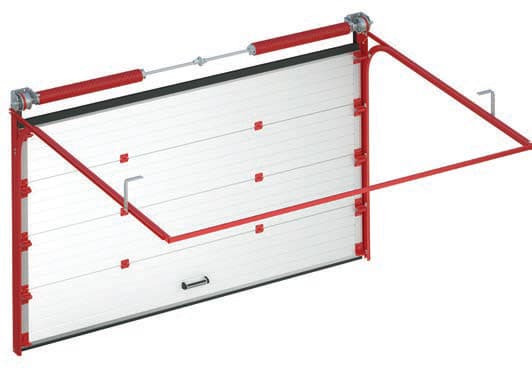

Купить опционально изготовление секционных ворот с дополнительным антикоррозионным пакетом комплектующих. Ворота с такой опцией рекомендуется монтировать при эксплуатации на объектах с критической влажностью на автомойках, прибрежных районах. Опция увеличит ресурс секционных ворот, в комплект входят окрашеные торсионные пружины, окрашенные направляющие, боковые опоры, петли, метизы, трос из нержавейки, окрашенные боковые крышки.

Безопасность при использовании

В конструкции изделия устройства безопасности от падения полотна и при обрыве балансировочной пружины. При установке автоматики, можно предусмотреть установку фотоэлементов, комплекта оптосенсоров, комплекта для подключения датчика открытой калитки, сигнальной лампы, светофора, сирены.

Калитка

Калитка врезная заказывается дополнительно, при расчете и оформлении заказа

Серия калитки V4

Размеры

Ширина - 900 мм

Высота - 1800-2100 мм

Высота порога - 75 мм (без учета уплотнителя)

Минимальное расстояние от края калитки до края полотна ворот - 400 мм

Особенности

Двойной контур уплотнителей
Ручка из нержавеющей стали
Цилиндровый замок с вертушкой внутри
Новая конструкция внутренних петель

Серия калитки V5

Размеры

Ширина - 900 мм

Высота - 1800-2100 мм

Высота порога - 20 мм

Минимальное расстояние от края калитки до края полотна ворот - 400 мм

Особенности

Двойной контур уплотнителей
Ручка из нержавеющей стали
Стальные усиления в углах створки
Новые неравнополочные алюминиевые профили для усиления

Автоматика

Модель привода	Shaft-20	Shaft-30IP65	Shaft-50/50PRO	Shaft-60IP65 IP65KIT	Shaft-120
Технические характеристики
Питающее напряжение, В	220/50, 1 фаза	220/50, 1 фаза	220/50, 1 фаза	380/50, 3 фазы	380/50, 3 фазы
Потребляемая мощность, Вт	300	300	370	350	700
Крутящий момент, Нм	20	30	50	60	120
Скорость вращения вала, об/мин	25	32	24	32	22
Макс. площадь ворот, м²	12	18	25	28	40
Интенсивность, %	30	50	50	60	65
Рабочая температура, °C	-20...+55	-40...+55	-25...+50	-40...+55	-40...+55
Класс защиты	IP20	IP65	IP54	IP65	IP44

Чертежи

Картинка	Название	Скачать jpg	Скачать dwg
	Вертикальный подъем двухвальная система, вал снизу
	Вертикальный подъем, вал снизу
	Вертикальный подъем двухвальная система, вал сверху
	Вертикальный подъем, вал снизу, барабаны внутри
	Вертикальный подъем двухвальная система, вал сверху
	Вертикальный подъем
	Высокий наклонный подъем, барабан снизу
	Высокий наклонный подъем
	Высокий подъем, барабан снизу
	Высокий подъем, двойной изгиб направляющих
	Высокий подъем

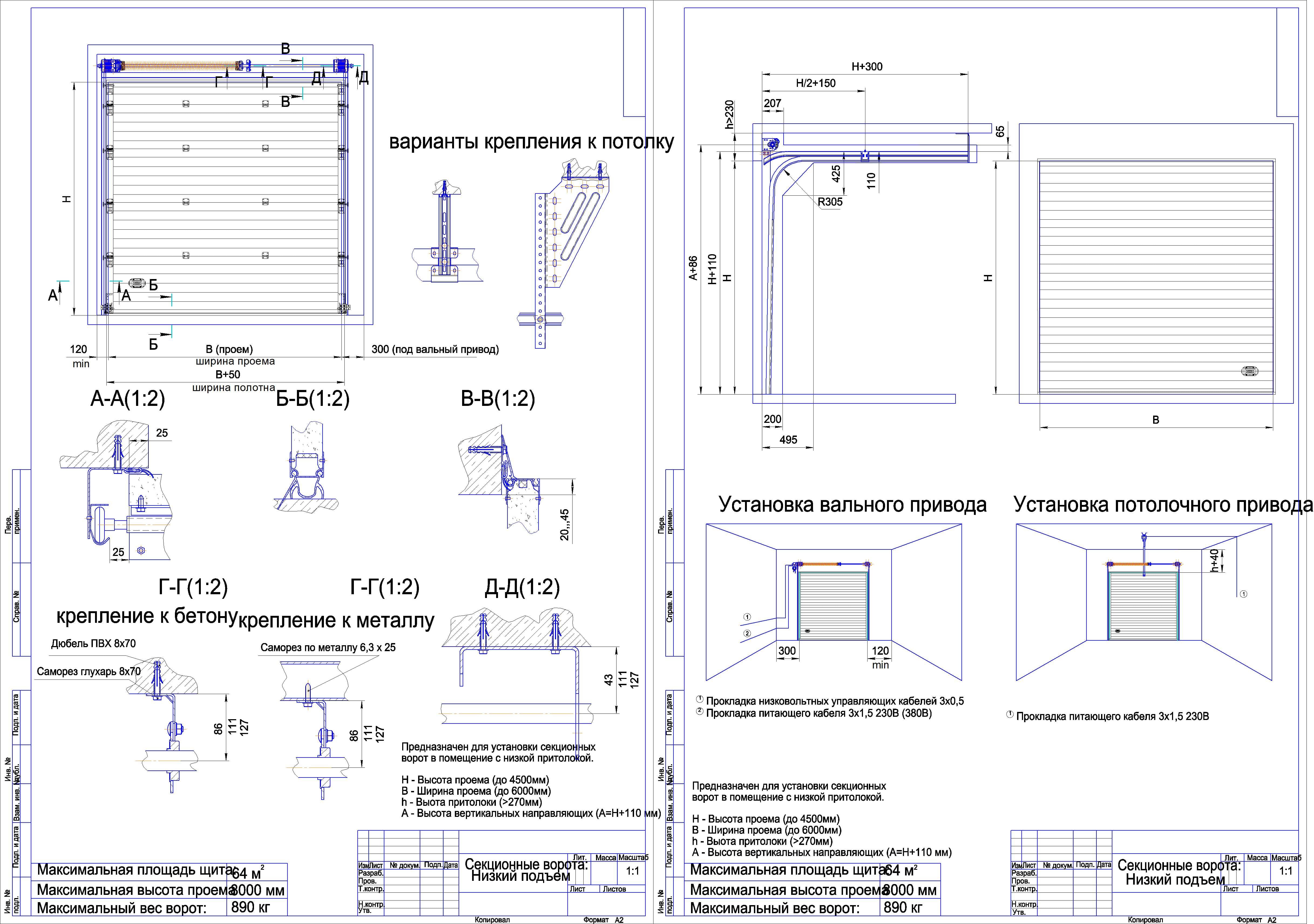

	Низкий подъем, барабан сзади
	Низкий подъем
	Размещение калитки модернизированной и окон в полотне секционных ворот
	Размещение калитки и окон в полотне секционных ворот
	Стандартный наклонный подъем
	Стандартный подъем

* Чертежи вариантов конструктивного исполнения промышленных секционных ворот представлены для ознакомления конструкторским бюро, застройщикам, др. организациям и последуего использования этих данных в своих проектах при проектировании воротных проемов. При сложных конструкциях ворот, лучше проконсультироваться с техническим специалистом, т.к. все подобные конструкции изготавливаются по индивидуальному заказу и проектируются конструкторским бюро в каждом отдельном случае, учитывая большое количество входных технических параметров.

Инструкции

Название	Скачать
Инструкция по монтажу секционных ворот Doorhan RSD-02, ISD-01, ISD-02
Инструкция по монтажу вальной автоматики Doorhan Shaft-20 для секционных ворот
Инструкция по монтажу вальной автоматики Doorhan Shaft-30 для секционных ворот
Инструкция по монтажу вальной автоматики Doorhan Shaft-50 для секционных ворот
Инструкция по монтажу вальной автоматики Doorhan Shaft-50 PRO для секционных ворот
Инструкция по монтажу вальной автоматики Doorhan Shaft-60 для секционных ворот
Инструкция по монтажу вальной автоматики Doorhan Shaft-120 для секционных ворот

Смотреть все инструкции

Как Замерить?

В - ширина проема (от 2000 до 6100 мм);

Н - высота проема (от пола до верха проема, от 2000 до 6000 мм);

h - притолока (от верха проема до потолка, не менее 450 мм);

b1 и b2 - четверти (от края проема до внутренней боковой стены, min 120 мм);

D - глубина помещения (более D = Н + 500 мм)

комплектация

Состав комплекта, штук:

Горизонтальные направляющие - 2
Вертикальные направляющие - 2
Комплект полотна из панорамных панелей - 1
Комплект торсионного механизма - 2
Ручка двухсторонняя - 1
Ручная задвижка - 1
Коробка с комплектацией: петли, ролики, кронштейны, крепеж - 1
Инструкции, документация - 1

Ворота секционные панорамные Doorhan ISD-02 рассчитаны для проема 2000*2000 мм, поставляется серия ИСД-02 с оцинкованными вертикальными пружинами, с гарантированным количеством 25 000 полных циклов, с монтажом или без. Высокое качество ворот «Дорхан» обеспечено особенностями конструкции изделия. Продажа ворот «Дорхан» в Балаково, цена изделия выгодна и доступна для покупателей.

Почему БЕЗ МОНТАЖА панорамные секционные ворота дешевле?

Выгодно купить Ворота «Дорхан» ISD-02 БЕЗ МОНТАЖА для самостоятельной установки.

Покупка БЕЗ МОНТАЖА по ценам на сайте, выгоднее на 20% стоимости того же изделия, приобретаемого с монтажом

«Комплектом Дешевле» – скидка, которая снижает стоимость покупки, если приобретаются панорамные ворота вместе с автоматикой

при выполнении установки своими руками вы дополнительно экономите 15% средств на стоимости самого монтажа

В качестве бонуса тем, кто покупает промышленные ворота для установки "Своими Силами", мы БЕСПЛАТНО предоставим инструкции и видео для монтажа ворот и настройки автоматики.

Скачать инструкции

Оформить КРЕДИТ - быстро, удобно, надежно!

Товарный онлайн-кредит на Doorhan ISD-02 2000х2000 мм – это невысокая процентная ставка, удобный срок погашения. Мы предлагаем услугу кредита для того, чтобы сделать покупку ворот ИСД-02 2000x2000 мм в Балаково более доступной для наших клиентов. Теперь осуществить покупку гораздо проще, благодаря услуге товарного ОНЛАЙН-КРЕДИТА с низкой процентной ставкой и удобным сроком погашения.

Как КУПИТЬ?

На сайте «КАПОРТ» можно оформить заявку на выезд мастера по Балаково для бесплатного замера. Инженер компании и опытные мастера помогут сделать оптимальный выбор панорамных ворот и автоматики, отвечающей вашим требованиям к техническим параметрам, причем по приемлемой цене. Мы заботимся о наших клиентах и предоставляем услугу покупки в кредит, которая сделает покупку панорамных ворот доступней. Доставка по России – услуга, которую наша компания предоставляет заказчикам в 300 городах РФ. Телефон: +7 (8452) 99-15-78 (БЕСПЛАТНЫЙ звонок по РФ), либо заполните online-заявку, наш менеджер ответит на все вопросы. Предлагаем ознакомиться: автоматизация панорамных ворот

Характеристики
Отзывы

Серия	ISD-02
Ширина проема, мм	2000
Высота проема, мм	2000
Минимальный размер притолоки, мм	450
Минимальные расстояния от края проема до стены, мм	150
Система уравновешивания полотна	торсионный механизм с ресурсом 25 000 циклов
Возможность установки калитки	да
Сопротивление теплопередаче полотна ворот, м2·°С/Вт	1,13
Звукоизоляция, дБ	24
Сопротивление ветровой нагрузке, Па	460
Безотказность, количество циклов открывания - закрывания (ворот/пружин), не менее	120000/25000
Усилие ручного открытия и закрывания ворот, H	150
Предел водонепроницаемости при перепаде давления, Па	250
Вес полотна ворот, кг/м²	13
Объемная воздухопроницаемость, м³/м² ч	4,9
Масса товара, кг	100
Страна	Россия
Вид панелей	Панорамные
Материал остекления	Пластик
